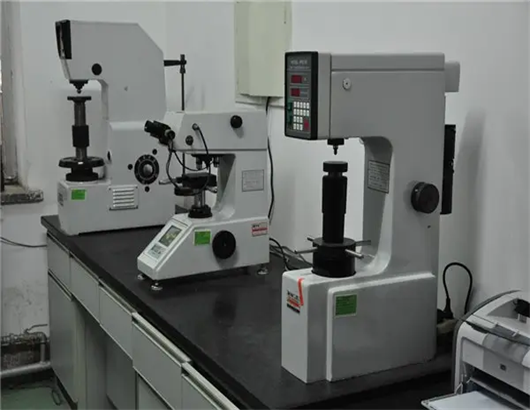

布氏硬度試驗(yàn)

對(duì)一定直徑的硬質(zhì)合金球施加試驗(yàn)力壓入試樣表面，經(jīng)規(guī)定保持時(shí)間后，卸除試驗(yàn)力，測(cè)量試樣表面壓痕的直徑。布氏硬度與試驗(yàn)力除以壓痕表面積的商成正比。壓痕被看作是具有一定半徑的球形，其半徑是壓頭球直徑的二分之一

適用于退火、正火狀態(tài)的鋼鐵件，鑄鐵，有色金屬及其合金，特別對(duì)較軟金屬，如鋁、鉛、錫等更為適宜

洛氏硬度試驗(yàn)

采用測(cè)量壓痕深度的方法來表示材料的硬度

用于量測(cè)熱處理硬質(zhì)鋼材、氮化物、滲碳冶煉物、軸承鋼、工具鋼及其它軟硬材質(zhì)的硬度測(cè)試

維氏硬度試驗(yàn)

維氏硬度的試驗(yàn)原理與布氏硬度相同，也是根據(jù)壓痕單位面積所承受的試驗(yàn)力來計(jì)算硬度值。所不同的是維氏硬度試驗(yàn)采用的壓頭是兩相對(duì)面間夾角為136°的金剛石正四棱錐體

主要適合測(cè)定各種表面處理后的滲層或鍍層的硬度以及較小、較薄工件的硬度，顯微維氏硬度還可用于測(cè)定合金中組成相的硬度

顯微維氏硬度試驗(yàn)

顯微維氏硬度測(cè)量原理與維氏硬度測(cè)量原理相同，即使用規(guī)定的試驗(yàn)力，將頂部兩相對(duì)面為136度的金剛石正四棱錐體壓頭壓入試樣表面，保持規(guī)定的時(shí)間后撤除試驗(yàn)力，測(cè)量試樣表面壓痕對(duì)角線長度

可用于測(cè)定小件、薄件、硬化層、鍍層的硬度，也適合對(duì)玻璃、陶瓷、礦物等脆性材料的硬度測(cè)定

肖氏硬度試驗(yàn)

用具有一定重量和規(guī)定形狀的金剛石沖頭從一定高度自由下落到試樣表面。根據(jù)沖頭回彈高度來衡量硬度值大小，故也稱為彈性回跳硬度試驗(yàn)

適合于在現(xiàn)場(chǎng)測(cè)試軋輥、機(jī)床床面、導(dǎo)軌、大型鍛件等工件硬度

里氏硬度試驗(yàn)

用規(guī)定質(zhì)量的碳化物沖擊體在一定的彈力作用下，以一定的速度沖擊試樣表面，用沖頭在距試樣表面1mm處回彈速度與沖擊速度的比值再乘以1000，定義為里氏硬度

適合于大件、組裝件、形狀復(fù)雜零件的現(xiàn)場(chǎng)硬度測(cè)試

納米壓痕硬度試驗(yàn)

將一特定形狀的壓頭用一個(gè)垂直的壓力壓入試樣，根據(jù)卸載后的壓痕照片獲得材料表面留下的壓痕半徑或?qū)蔷€長度計(jì)算出壓痕面積

適用于較大尺寸的試樣

巴氏硬度試驗(yàn)

以特定壓頭在標(biāo)準(zhǔn)彈簧力的作用下壓入試樣，以壓痕的深度確定試樣的硬度

主要用于測(cè)試鋁及鋁合金，測(cè)試鋁型材、板材、管材、棒材及鋁合金鑄件、鍛件、機(jī)械加工零件，測(cè)試超厚鋁合金材料及組裝后的鋁合金制品（例如鋁合金門窗、幕墻、消防梯等）

努氏硬度試驗(yàn)

用試驗(yàn)力將頂部兩相對(duì)面具有規(guī)定角度的菱形棱錐體金剛石壓頭壓入試樣表面，按規(guī)定的保持時(shí)間卸除試驗(yàn)力后，測(cè)出試樣表面壓痕長對(duì)角線的長度，以便確定試樣硬度的全部過程

適合測(cè)量薄層硬度，高硬度金屬陶瓷材料，人造寶石及玻璃、礦石等脆性材料

韋氏硬度試驗(yàn)

一定形狀的硬鋼壓針，在標(biāo)準(zhǔn)彈簧試驗(yàn)力作用下壓入試樣表面，用壓針的壓入深度確定材料硬度

鋁合金、軟銅、硬銅、超硬鋁合金和軟鋼，具有兩個(gè)平行面的材料，例如管材、板材和型材
