焊接是一種常見的加工技術，廣泛應用于制造業和建筑行業。焊縫作為焊接過程中最關鍵的部分之一，其質量直接影響到整個焊接結構的強度和穩定性。為了提高焊接的質量和效率，焊縫的有限元分析成為了一種重要的研究方法。
有限元分析是一種數值計算方法，通過將連續的實體分割為有限個單元，進行力學行為的模擬和計算。在焊縫有限元分析中，我們可以對焊接過程中的力學行為、溫度分布、殘余應力等進行詳細的模擬和計算，從而得到焊縫的性能評估和優化方案。
在焊接材料有限元分析中，通常使用專門的有限元分析軟件，如ANSYS、ABAQUS等。這些軟件能夠模擬焊接過程中的熱傳導、力學行為和相變等復雜現象，從而提供對焊接材料性能的深入理解。通過對模擬結果的分析，可以優化焊接工藝參數，如焊接電流、電壓和速度等，以提高焊接效率和質量。
我們提供焊縫有限元分析服務，通過專業的技術和嚴謹?shù)牧鞒?，?duì)焊縫進行全面的有限元分析，以確保其結構強度和穩定性。在我們的分析過程中，我們將利用先進的有限元分析軟件，對焊縫進行靜態、動態和疲勞分析，以便預測其在各種工況下的行為和性能。
主要分析項目 | 主要分析內容 | |
焊接過程仿真 | 溫度場模擬 | 電弧移動熱源模型（Goldak雙橢球熱源）、熔池形狀預測與熱影響區（HAZ）范圍界定 |
殘余應力與變形 | 收縮變形導致的角變形/翹曲（如薄板焊接）、多層焊道順序優化（減少縱向拉應力峰值） | |

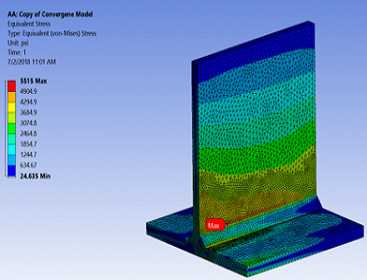

靜強度與失效分析 | 應力集中評估 | 焊趾處熱點應力、未焊透/咬邊缺陷的應力放大因子（SAF） |
極限承載能力 | 焊縫區域塑性垮塌（如API 579缺陷容限分析） | |
疲勞壽命預測 | 裂紋萌生位置 | 焊根與焊趾的疲勞敏感度對比 |
壽命評估方法 | 熱點應力法、等效結構應力法 | |
斷裂力學分析 | 裂紋擴展模擬 | 焊接缺陷（氣孔、夾渣）的應力強度因子K?計算、疲勞裂紋擴展速率（da/dN）預測 |
特殊工況分析 | 腐蝕-疲勞耦合 | 海洋環境中焊縫的硫化物應力開裂（SSC） |
低溫脆斷 | LNG儲罐焊縫在-196℃的韌性評估 | |
 |  |  |

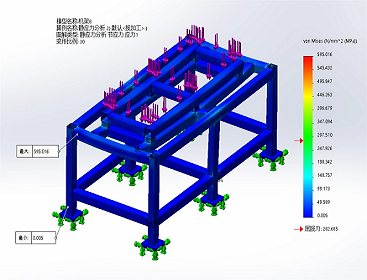

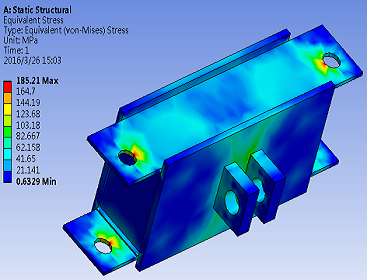

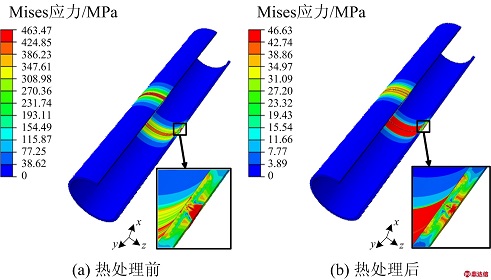

管材焊接有限元分析 | 起豎鎖緊液壓缸有限元分析 | 焊接機架受力分析 |
應用產品
產品領域 | 焊接結構 | 分析重點 |
壓力容器 | 筒體縱環縫、接管焊縫 | 殘余應力與工作應力疊加、開孔補強區疲勞壽命 |
船舶與海工 | 甲板對接焊、管節點焊縫 | 熱點應力集中系數（SCF）、波浪載荷譜下的累積損傷 |
能源裝備 | 風電塔筒法蘭焊、核電安全殼 | 厚板多層焊殘余應力分布、輻照脆化后的斷裂韌性 |
軌道交通 | 車體底架焊接、轉向架構架 | 振動疲勞裂紋萌生位置、焊縫缺陷容限 |
新能源汽車 | 電池包箱體焊、電機殼體 | 異種材料（鋼-鋁）激光焊熱應力、隨機振動疲勞（PSD輸入） |
Adams、ANSYS、ABAQUS、SolidWorks、UG、Pro/E、Creo、CATIA等等
分析需要提供的資料：
1. 三維模型圖檔(UG，Solidworks、 Pro/E、 CATIA、 step皆可) ，可以簽保密協議，如果圖不方便發，相關測試零件圖片也可以。我司會履行嚴格保密義務。
2. 測試條件說明ppt文檔，將需要測試的內容敘述清楚，主要包含：固定約束條件、裝配鏈接方式、邊界條件、載荷加載方式、仿真關注區域、零件材料清單、仿真報告格式要求等。
3. 軟件要求、有限元仿真技術要求、交期要求等。
