工業CT，即工業計算機斷層成像技術，被譽為”最佳無損檢測手段“。基于CT的缺陷分析如今已被廣泛應用，如鑄件、塑料零件和BGAs?？焖佟?zhǔn)確、直觀的查找到產品的內部缺陷（缺陷類型、位置、尺寸等），如裂紋、氣孔、疏松、夾雜等缺陷，并進行分析，找到出現缺陷的根本原因，從而提高產品性能，延長產品使用壽命。
聯系我們

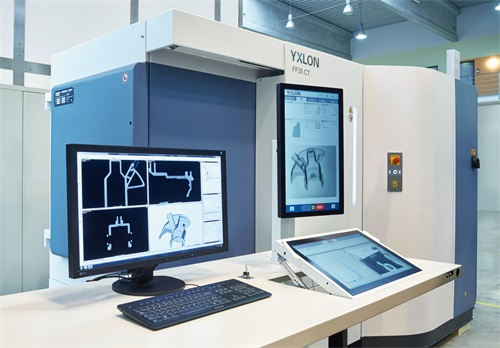

工業CT即工業ct斷層掃描技術，它能夠準確再現物體內部的三維立體結構,定量提供物體內部的物理特性,是目前可靠的無損檢測手段和質量評價方法之一。它能在對檢測物體無損傷條件下，以二維斷層圖像或三維立體圖像的形式，清晰、準確、直觀地展示被檢測物體內部的結構、組成、材質及缺損狀況。
檢測須知：
1、樣品要求：最大尺寸300*400mm,最大15KG
2、分辨率：極限分辨率1-3微米左右（視樣品成分材質、尺寸、電壓而定，尺寸越大，分辨率越低；不是所有都能達到極限分辨率）；
3、如何確定電壓及分辨率：根據我們要觀察的結構尺寸可以初步推算所需分辨率，通常需要觀測的結構下探測器上的投影，需要100%覆蓋1-3個探元，結構才能測到，由于樣品的擺放等因素，投影必須覆蓋3-5個探元，才能成功觀測，反映在分辨率上，需要結構的尺寸在數值上是分辨率的3-5倍；比如觀測的孔隙直徑為120um，則需要分辨率達到24-40um才能得到較為清晰的圖片。
●航天航空：航空航天領域涉及組成復雜、種類繁多的各種零部件，對零部件的質量有極高要求。通過工業CT進行無損分析，發現零部件內部氣孔、裂紋、夾雜、異物等缺陷，以及內部裝配不良、加工尺寸偏差等問題。
●油氣資源：構建數字巖心——基于CT圖像數據完成巖心灰度識別、吼道模擬與計算、二位圖像分析（顆粒和孔隙二位形態分析)、裂縫定性定量分析（裂縫空間寬度分布、連通性判定)、顆粒度與孔隙度形態學參數計算等。
●巖土工程：對巖土體進行高分辨率、無損、3D、定量化、精細化地成像，得到其內部各類組構空間信息，包括骨架、基質、裂隙及孔隙等，讓巖土體內部結構直觀可見。
●增材制造：獲取打印成品件的內部孔隙和裂紋等缺陷信息，有利于優化3D打印制造工藝參數。利用數模比對技術生成打印文件，大大縮短制造周期。
●汽車制造：廣泛應用于汽車行業研發驗證、質量保證、失效分析，涵蓋鑄造、注塑、焊接、汽車電子、電機、新能源鋰電池等多種類型的部件。例如金屬鑄件氣孔、縮孔、裂紋、夾雜、殘砂等各種缺陷洞察。
●鑄件注塑：對精密裝配體內部結構的匹配情況及復雜裝配結構進行無損觀察，并通過探查內部異物，測量偏移量尺寸，三維全面評估裝配質量。
●新能源：鋰電池部件及整機裝機無損分析，模擬破壞后形態變化分析，鋰電池制造缺陷進行無損分析。
●元器件：利用工業CT技術對SMT工藝、BGA、QFN、QFP/SOP、倒裝芯片、THT、press-fit插入元件、TSV、bonding線、功率半導體IGBT和MEMS等各種元器件中的氣孔、裂紋、虛焊等缺陷無損分析。
●PCB：分析PCB、芯片等通的孔鍍銅厚度均勻性、印制線斷裂缺陷、鉆孔深度。
●動物、考古文博、口腔醫療、骨科實驗研究、植物科學等研究：昆蟲三維骨架，人體骨骼三維渲染，牙齒三維渲染，古生物化石，木纖維骨架三維結構等。

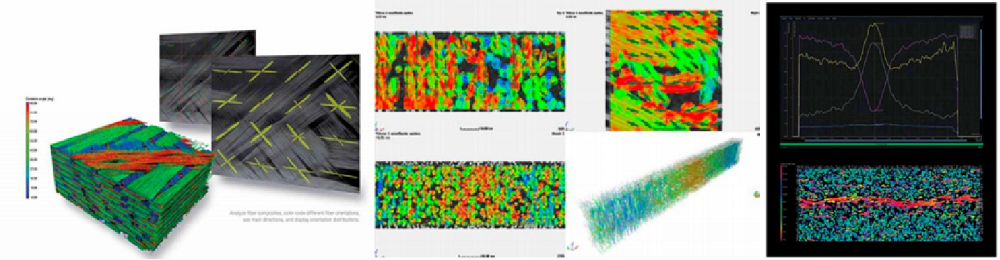

★顯微分析：

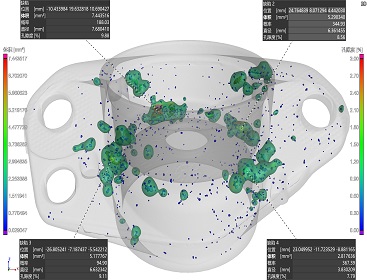

工業CT掃描精度可以達到微米級別甚至納米級別。在不破壞樣品的情況下，迅速分析內部結構的方法非工業CT莫屬。通過工業CT三維成像可以直觀顯示被檢材料內部缺陷的位置、形狀、大小等參數，可以通過后處理分析計算該復合材料孔隙率以及均勻性和纖維走向。

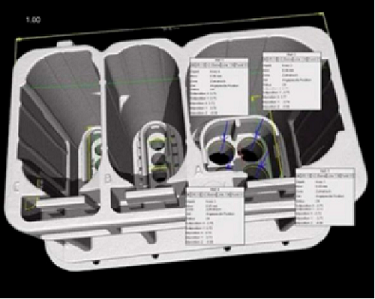

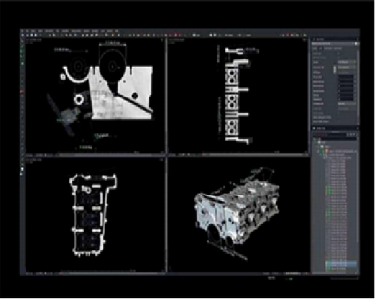

★尺寸測量：
對于復雜或客觀物理?xiàng)l件限制等原因會出現無法獲取的情況，CT可以很好的應對此類問題，區別于傳統的三坐標檢測、影像儀等測量方法，CT尺寸測量優勢在于產品的內部尺寸檢測。它可以在不破壞樣品的前提下，對于工件的所有尺寸進行精準的測量，精度高、速度快。
★失效分析：
通過對失效樣品進行X射線掃描 ，找到內部結構的損壞之處，避免二次損壞樣品，目前工業CT掃描進行失效分析已經成為失效分析的發展方向。
a. 失效分析在提高產品質量，技術開發、 改進，產品修復及仲裁失效 事故等方面具有很強的實際意義。 b. 失效分析有嚴格的流程，要根據失效模式和現象，通過分析和驗證， 模擬重現失效的現象 ，找出失效的原因，挖掘出失效的機理的活動。 其方法分為有損分析、無損分析、 物理和化學分析等。 c. 工業CT檢測也是失效分析的一種，對于確定失效原因更客觀精準， 所以工業CT檢測作為無損檢測方式的失效分析越來越受到專業機構的重視。 |
|
★缺陷檢測：

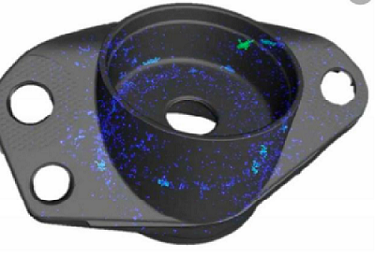

利用工業CT或X射線，在不損壞樣品前提下，檢測樣品中是否存在缺陷或不均勻性，給出缺陷大小，位置，性質或數量等信息。相對比其他檢測，無損檢測有如下特性：
a. 非破壞性：無損檢測可以在獲得檢測結果的同時 不損壞樣品本身。無損檢測即可普遍檢查，也可 以進行抽樣檢驗，檢驗規模具有靈活性。 b. 互容性：即指檢驗方法的互容性，即同一零件可 以先用無損檢測，再進行其他檢測，互不影響。 c. 全面性：由于檢測是非破壞性，因此必要時可對 被檢測對象進行全面檢測，這是破壞性檢測辦不到的。 |
|

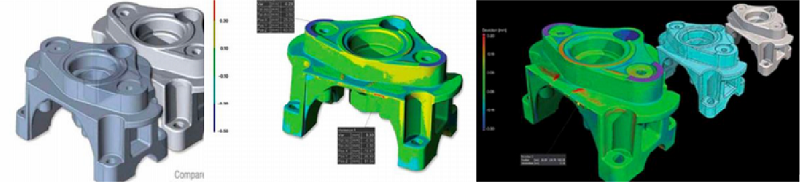

★數模對比：

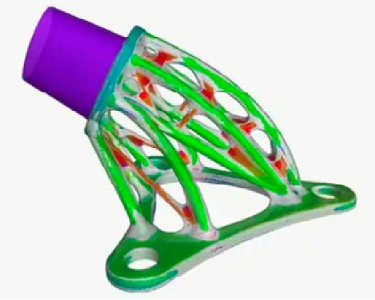

將掃描出來的數模三維建模，與標準圖紙模型進行檢測對比，為客戶提供快速高品質尺寸測量創新方案設計。
通過工業CT級分析軟件( VG )可以將CT數據與CAD數?；蛘逤T數據進行擬合，以直觀的顏色編碼與分析的結果進行可視化，不僅可以得到工件整體的偏差，還能得到感興趣區域的具體偏差值，并且可用各種參數。

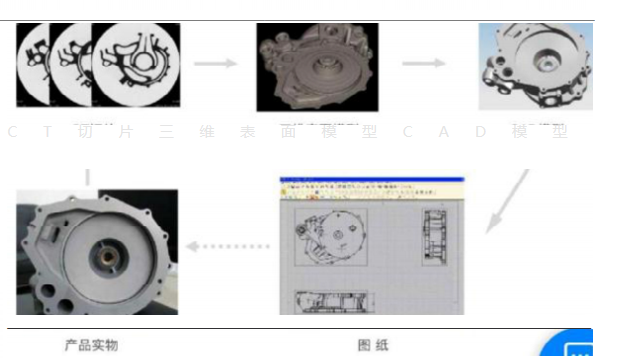

★逆向工程：
對目標產品掃描后進行逆向分析，從而演繹并得出產品的特性及技術規格等設計要素，以制作出功能相近，但又不完全一樣的產品。通過表面提取和三維重建技術，可應用于復雜零件的逆向工程技術（由零件實物-CT圖像-點云數模-多變形數模-實體數模）：
a. 零件仿制、 快速原型制造；
b. 導入CAD/CAM軟件用于后續改良設計；
逆向工程技術不僅可以檢測是否符合設計要求，還可以輔助設計、改良設計或仿制。
