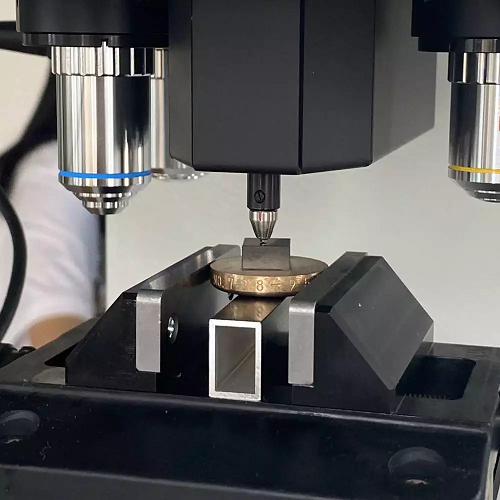

硬度測(cè)試是材料力學(xué)性能測(cè)試中重要的一環(huán)，主要用于衡量材料抵抗其他更硬物體壓入或刻劃的能力。根據(jù)測(cè)試原理的不同，硬度測(cè)試可以分為多種方法，每種方法都有其特定的適用范圍。本文將帶您深入了解三種主流的硬度測(cè)試方法——布氏硬度（HB）、洛氏硬度（HR）和維氏硬度（HV），并詳細(xì)闡述它們各自的適用范圍和特點(diǎn)。

一、布氏硬度（HB）：

布氏硬度測(cè)試由瑞典工程師布列涅爾于1900年提出，是一種廣泛應(yīng)用的硬度測(cè)試方法。該方法采用一定大小的試驗(yàn)力，將淬火鋼珠或硬質(zhì)合金球壓入被測(cè)材料表面，通過測(cè)量壓痕的直徑來計(jì)算硬度值。布氏硬度的單位是公斤/平方毫米（kgf/mm2），但通常不標(biāo)注。

適用范圍：

  軟質(zhì)材料：適用于布氏硬度值低于450的材料，如退火、正火、調(diào)質(zhì)鋼、鑄鐵及有色金屬等。

  半成品與原材料：由于壓痕較大，布氏硬度測(cè)試更適合用于原材料和半成品的硬度評(píng)估，而不太適合成品和薄板材料。

優(yōu)點(diǎn)：

  數(shù)值穩(wěn)定、準(zhǔn)確，能真實(shí)反映材料的平均硬度。

  與材料的抗拉強(qiáng)度有良好的相關(guān)性，便于估算材料的強(qiáng)度性能。

缺點(diǎn)：

  壓痕較大，操作較慢，不適合批量生產(chǎn)和薄形件的測(cè)試。

二、洛氏硬度（HR）：

洛氏硬度測(cè)試由美國人洛克威爾于1914年提出，是工業(yè)生產(chǎn)中最常用的硬度測(cè)試方法之一。它采用金剛石圓錐或淬硬鋼球作為壓頭，在一定載荷下壓入材料表面，通過測(cè)量壓痕的深度來計(jì)算硬度值。洛氏硬度沒有具體的單位，通常以HRA、HRB、HRC等不同標(biāo)尺表示。

適用范圍：

  廣泛材料：洛氏硬度測(cè)試適用于從軟到硬各種材料的硬度評(píng)估，尤其是HRC標(biāo)尺，廣泛應(yīng)用于淬火鋼及調(diào)質(zhì)鋼等硬度較高的材料。

  成品與薄板：由于壓痕小，洛氏硬度測(cè)試特別適合用于成品和薄板材料的硬度檢測(cè)。

優(yōu)點(diǎn)：

  操作簡(jiǎn)便、迅速，可以直接從試驗(yàn)機(jī)表盤上讀取硬度值。

  測(cè)量范圍大，適用于多種材料。

缺點(diǎn)：

  數(shù)據(jù)準(zhǔn)確性、穩(wěn)定性和重復(fù)性不如布氏硬度。

  對(duì)于組織粗大不均勻的材料，測(cè)量結(jié)果可能受到影響。

三、維氏硬度（HV）：

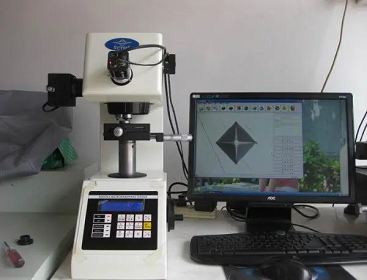

維氏硬度測(cè)試由英國人史密斯和賽德蘭德于1925年提出，其原理與布氏硬度相似，但采用錐面夾角為136°的金剛石正四棱錐作為壓頭。維氏硬度測(cè)試通過測(cè)量壓痕對(duì)角線的長(zhǎng)度來計(jì)算硬度值，具有極高的精度和重復(fù)性。

適用范圍：

  薄小材料：特別適用于測(cè)量零件薄的表面硬化層、金屬鍍層、薄片金屬及細(xì)線材等材料的硬度。

  科研與實(shí)驗(yàn)室：由于測(cè)試精度高，維氏硬度測(cè)試常用于材料研究和科學(xué)試驗(yàn)方面，如測(cè)定金屬組織中各組成相的硬度、研究難熔化合物脆性等。

優(yōu)點(diǎn)：

  精度高、重復(fù)性好，是常用硬度測(cè)試方法中最為精確的一種。

  測(cè)量范圍寬廣，從極軟到極硬的材料均可測(cè)量。

  試驗(yàn)力可調(diào)范圍大，適用于不同硬度的材料。

缺點(diǎn)：

  操作復(fù)雜，對(duì)試樣表面光潔度要求高，通常需要制作專門的試樣。

  試驗(yàn)效率低，一般在實(shí)驗(yàn)室中使用較多。

綜上所述，布氏硬度、洛氏硬度和維氏硬度各有其獨(dú)特的適用范圍和優(yōu)缺點(diǎn)。在實(shí)際應(yīng)用中，應(yīng)根據(jù)材料的種類、形狀、硬度范圍以及測(cè)試目的等因素選擇合適的測(cè)試方法，以確保測(cè)試結(jié)果的準(zhǔn)確性和可靠性。
