射線檢測

利用X射線或γ射線穿透管道材料，由于材料內部缺陷（如氣孔、夾渣、未焊透、未熔合）對射線的吸收程度不同，在膠片或數字探測器上形成影像。

主要用于焊縫內部體積型缺陷檢測（對接焊縫最佳）。對壁厚變化敏感。

直觀成像，永久記錄，對體積型缺陷敏感度高。

輻射安全防護要求高，成本較高，對裂紋類面狀缺陷檢出率相對較低（尤其與射線方向不平行時），需雙面操作（單壁透照時），對厚壁管檢測時間長。

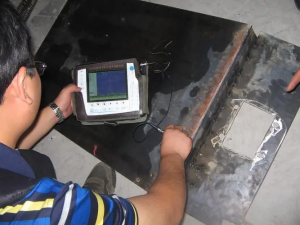

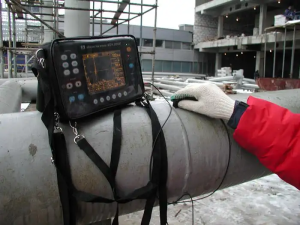

超聲檢測

利用高頻聲波（超聲波）在材料中傳播，遇到缺陷或界面時會發生反射、折射或散射，通過接收和分析回波信號來判斷缺陷的位置、大小和性質。

極其廣泛?？捎糜跈z測焊縫內部缺陷（裂紋、未熔合、未焊透、夾渣、氣孔）、母材分層、壁厚測量（腐蝕減?。?、材料特性評估。

對裂紋等面狀缺陷非常敏感，可測厚，便攜，無輻射，可單面操作。

需要耦合劑，對檢測人員技術和經驗要求高，結果不直觀（需解讀波形），對點狀缺陷的定量精度不如射線，表面粗糙度影響大。

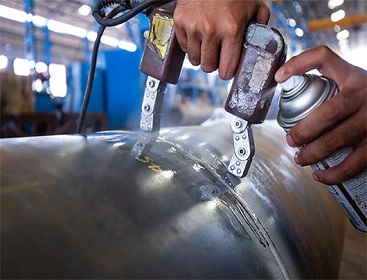

磁粉檢測

對鐵磁性材料（鋼、鐵）管道進行磁化，如果表面或近表面存在不連續性（裂紋、折疊、夾層），會在缺陷處形成漏磁場，吸附施加的磁粉（干粉或濕懸液）從而顯示缺陷。

專門用于檢測鐵磁性管道材料的表面和近表面（通常<6mm）開口缺陷。焊縫、管體、法蘭、管件等。

對表面裂紋極其敏感，操作相對簡單，結果直觀可見（肉眼），成本較低。

僅適用于鐵磁性材料，只能檢測表面和近表面缺陷，需磁化，檢測后需退磁，檢測前需清潔表面。

滲透檢測

將含有熒光或著色染料的滲透液施加到清潔的管道表面，滲透液在毛細作用下滲入表面開口缺陷中；去除表面多余滲透液后，施加顯像劑，缺陷中的滲透液被吸出并在顯像劑上形成放大的痕跡。

用于檢測各種非多孔性材料（金屬、陶瓷、塑料）管道的表面開口缺陷（裂紋、氣孔、疏松）。常用于非鐵磁性管道（如不銹鋼、鋁合金、鈦合金）或復雜形狀部位。

設備簡單，操作方便，成本低，不受材料磁性限制，可檢測非常細微的表面開口缺陷。

只能檢測表面開口缺陷，檢測前需徹底清潔表面，污染物可能干擾，無法檢測近表面缺陷，對粗糙表面效果差。

渦流檢測

利用交變磁場在導電管道材料中感應出渦流，材料中的缺陷或性能變化（如電導率、磁導率）會干擾渦流流動，通過檢測線圈阻抗的變化來探測缺陷或測量參數（如壁厚、涂層厚度）。

檢測表面和近表面缺陷（尤其適用于薄壁管），測量壁厚（尤其薄壁），區分材料牌號、熱處理狀態，檢測涂層厚度。

無需耦合劑（非接觸或點接觸），速度快，可自動化，可檢測涂層下缺陷（特定頻率），能同時檢測多種參數。

主要適用于導電材料，穿透深度有限（集膚效應），對深層缺陷不敏感，邊緣效應干擾大，結果解讀相對復雜。

漏磁檢測

利用強磁鐵將管道局部飽和磁化，當管壁存在缺陷（腐蝕坑、金屬損失、裂紋）時，磁力線會繞過缺陷區域而在管壁內外表面產生漏磁場，通過傳感器（霍爾元件、感應線圈）檢測漏磁場信號。

長輸管道（油氣、水）內檢測的主力技術之一。主要用于檢測管道壁厚減?。ǜg）、軸向溝槽、體積型金屬損失、部分裂紋。常在智能清管器上搭載。

適用于長距離在線檢測，能檢測內外壁缺陷，對金屬損失定量相對準確，可檢測帶涂層管道（需足夠磁場強度）。

對軸向裂紋靈敏度較低，對緩慢變化的缺陷（如均勻腐蝕）不如超聲精確，需要清潔管道內壁（減少信號干擾）。

超聲波壁厚測量

超聲測厚儀利用超聲波在管道壁內傳播并返回的時間來計算壁厚。

最常用的管道腐蝕監測方法之一。手動或自動化進行定點或掃查，評估管道剩余壁厚。

簡單、便攜、快速、精確（點測量）。

需要耦合劑和良好表面接觸，通常為點檢測或小范圍掃查，大面積檢測效率低。

超聲波導波檢測

利用在管道壁內沿圓周或軸向傳播的低頻超聲導波（如扭轉波T或縱向波L）。導波可以傳播很長距離，遇到缺陷（腐蝕、焊縫、支撐）時會產生反射信號。

用于長距離篩查管道壁厚減薄和較大缺陷，尤其適用于帶保溫層、埋地管道或難以接近區域（如架空管道跨越段）的快速檢測。

檢測距離長（單點可達數十米甚至百米），無需拆除保溫層（低頻可穿透），可檢測包覆層下腐蝕，效率高。

定位和定量精度不如常規超聲或漏磁，需要參考點校準，對復雜結構（如密集環焊縫、支管）信號解讀困難，對微小缺陷不敏感。

遠場渦流檢測

一種特殊的低頻渦流技術，利用穿過管壁后在遠場區域返回的渦流信號來檢測管壁缺陷（主要是壁厚減薄和腐蝕）。

主要用于鐵磁性管道（如碳鋼）的壁厚檢測和腐蝕評估，特別適用于帶包覆層管道。

能穿透較厚的管壁，對均勻腐蝕和點蝕敏感，無需去除外部涂層（低頻穿透），可單面操作。

對裂紋類缺陷靈敏度較低，檢測速度相對慢，設備較復雜。

交流電勢差法/直流電勢差法

在管道上施加電流，測量缺陷引起的表面電位差變化。ACPD用于表面裂紋深度測量，DCPD用于裂紋擴展監測。

主要用于精確測量表面裂紋的深度（尤其ACPD），或長期監測裂紋的擴展（DCPD）。

對裂紋深度定量精確。

通常需要已知裂紋位置，操作相對繁瑣，主要用于特定需求。

激光超聲檢測

使用脈沖激光在材料表面產生超聲波，再用激光干涉儀或其他傳感器檢測返回的超聲波信號。

非接觸式超聲檢測，適用于高溫、高速、危險環境或需要高精度掃查的場景（如自動化檢測線）。

非接觸，可遠距離操作，適用于惡劣環境，精度高。

設備昂貴，復雜，對表面狀態（反射率）敏感，應用不如常規超聲廣泛。

微波/太赫茲檢測

利用微波或太赫茲波與材料及缺陷的相互作用（反射、透射、散射）進行檢測。

主要用于檢測非金屬管道（如玻璃鋼、塑料、復合材料）的分層、脫粘、夾雜、水分侵入、壁厚等，也可用于檢測金屬管道保溫層下的腐蝕。

對非金屬材料穿透性好，對分層類缺陷敏感，非接觸或近場操作。

分辨率受波長限制（微波分辨率較低），對金屬材料穿透性差，技術相對較新，應用仍在發展中。

聲發射檢測

監測材料在受力（壓力、載荷）過程中，因缺陷活動（裂紋擴展、腐蝕產物脫落、泄漏等）釋放出的瞬態彈性波（聲發射信號）。

動態監測管道在升壓、保壓或運行過程中的活性缺陷（主要是裂紋擴展和泄漏），評估結構整體完整性。

實時在線監測，可定位活性缺陷源，覆蓋范圍廣。

需要加載（缺陷必須活動），背景噪聲干擾大，不能檢測靜態缺陷，對缺陷定性定量困難。

紅外熱成像檢測

通過檢測物體表面的紅外輻射分布（溫度場）來推斷內部狀態。主動式需外加熱源（如加熱缺陷區域），被動式利用物體自身溫度。

檢測管道保溫層損壞、內部堵塞、流體泄漏、焊縫質量（熱分布）、復合材料脫粘等。

非接觸，成像直觀，大面積快速檢測。

受表面發射率、環境溫度、風速等影響大，對深部小缺陷不敏感，定量困難。
