2023年3月10日深圳市中儀檢測技術服務有限公司對佛山市南海某鋼構有限公司貨架進行了有限元分析。
 |

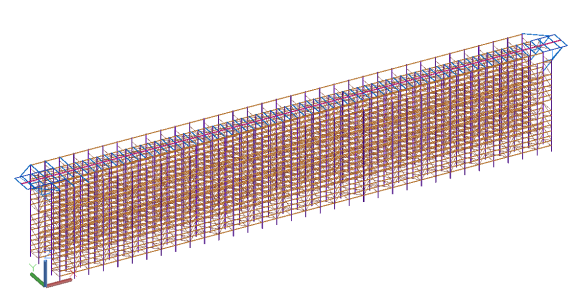

| 貨架模型 |
項目的大致情況 ：
名稱 | 截面型號 | 材料 |
立柱 | 100*100*2.3 | Q235B |
橫梁 | 80*36*1.8 | Q235B |
矩形管 | 100*50*2.5 | Q235B |
短橫 | C50*24*1.8 | Q235B |
支橫 | C50*24*1.8 | Q235B |
支撐架 | C60*35*2.3 | Q235B |
頂梁 | 80*36*1.8 | Q235B |
天軌 | L100*10 | Q235B |
吊梁 | C100*50*3 | Q235B |
輔助吊梁 | C100*50*3 | Q235B |
吊梁斜支撐 | C50*24*1.5 | Q235B |
 |

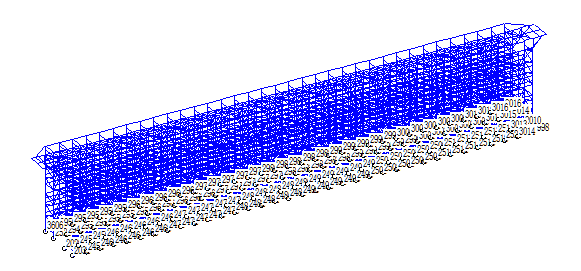

| 計算簡圖 |
設計依據
《冷彎薄壁型鋼結構技術規范》 (GB 50018-2002)
《建筑結構荷載規范》 (GB 50009-2012)
《建筑抗震設計規范》 (GB 50011-2010) (2016年版)
《建筑地基基礎設計規范》 (GB 50007-2011)
《鋼貨架結構設計規范》 (CEC S23-1990)
本次分析的主要內容有：
建立立體庫貨架鋼結構有限元模型、靜力學、模態分析、穩定性分析、地震載荷譜分析、地震載荷時間歷程響應分析、法蘭連接處強度計算、結論。
 |  |

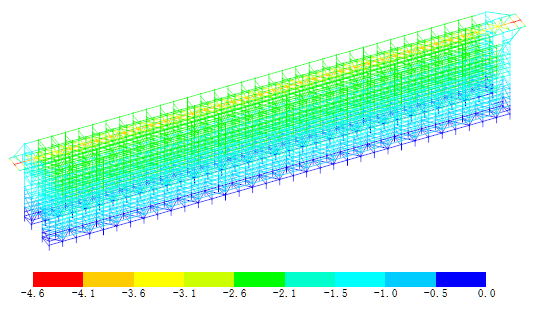

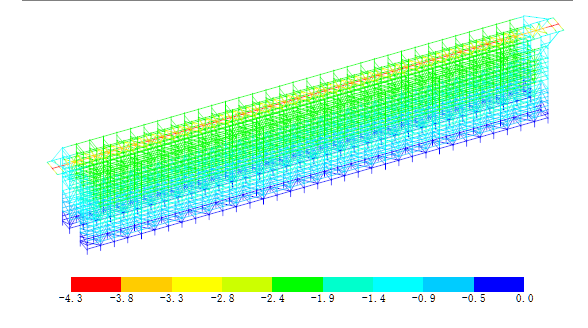

| 最大正位移組合 | 最大負位移組合 |
